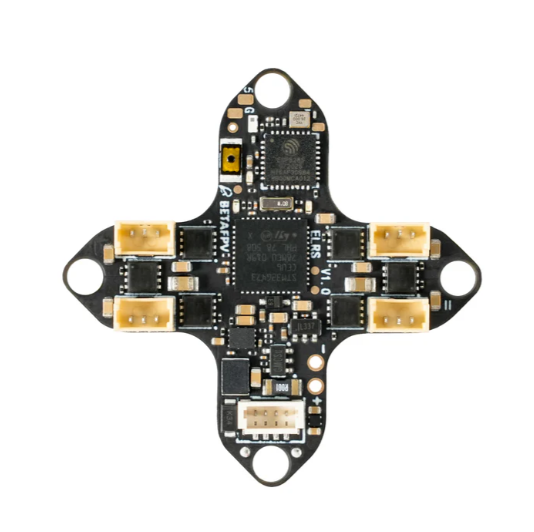

Matrix 1S Brushless Flight Controller (4IN1 Version)

Matrix 1S Brushless Flight Controller는 1S Whoop의 성능 기준을 새롭게 정의하기 위해 설계되었습니다. 본 페이지에서는 4IN1 버전(아날로그 전용)만을 소개합니다.

4IN1 버전은 FC와 ESC에 더해 OSD를 내장하고, 외부 VTX 연결을 위한 납땜 패드를 제공하여 아날로그 시스템에 최적화된 높은 확장성과 유연성을 갖추고 있습니다. 아이코닉한 크로스 디자인 아키텍처, 새롭게 개발된 BEC, 12A 연속 / 18A 피크 ESC, 그리고 F411 대비 약 55% 빠른 처리 성능을 제공하는 STM32G473 MCU를 통해 간편한 세팅과 프로급 제어 성능을 동시에 실현합니다.

주의사항

Matrix FC는 입문자 및 레크리에이션 비행을 즐기는 파일럿을 위해 설계되었습니다. 1mm 두께의 견고한 PCB는 내구성을 높여주며, 초보자도 쉽게 설치하고 사용할 수 있는 친화적인 설계를 제공합니다.

최대의 민첩성과 레이스 성능을 추구하는 상급 파일럿에게는, 초박형·초경량 설계로 FPV 비행의 한계를 끌어올린 Air FC를 권장합니다.

플라이트 컨트롤러는 제조상의 결함에 한해 보증됩니다. 사용자 과실, 충돌로 인한 물리적 손상, 설치 또는 분해 과정에서의 손상, 개조, 전원 서지, 전기 화재, 침수로 인한 고장은 보증 대상에서 제외됩니다.

특징

• 4IN1 아날로그 설계: OSD 내장 및 외부 VTX 연결용 납땜 패드 제공
• STM32G473 MCU: F411 대비 55% 향상된 처리 성능으로 빠른 응답 제공
• 안정적인 전원 공급: 새롭게 개발된 BEC로 일관된 전압 출력 유지
• 향상된 전류 용량: 12A 연속 / 18A 피크 ESC로 고부하 비행 대응
• 정밀 제어: 독립 3.3V LDO 설계로 IMU에 노이즈 없는 전원 공급
• 구성 유연성: 외부 VTX 솔더 패드를 통한 다양한 프로토콜 지원

사양 (4IN1 Version)

플라이트 컨트롤러 (FC)

• MCU: STM32G473CEU6 (168MHz)
• 자이로: ICM42688P
• 블랙박스 메모리: 16MB
• 센서: 전압 & 전류
• BEC: 5V / 3A

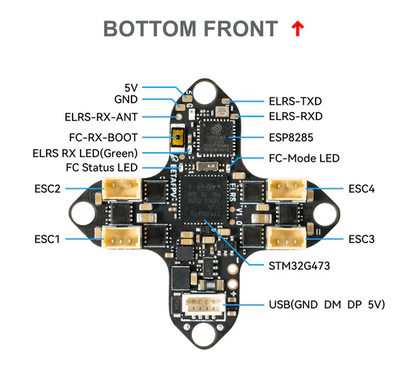

• UART: UART1 (VTX), UART2 (Free), UART3 (RX), UART4 (없음)
• ESC: 12A 연속
• 수신기: Serial ELRS 2.4GHz (V3.4.3)
• FC 펌웨어: Betaflight_4.5.2_BETAFPVG473_V2
• USB 포트: SH1.0-4Pin

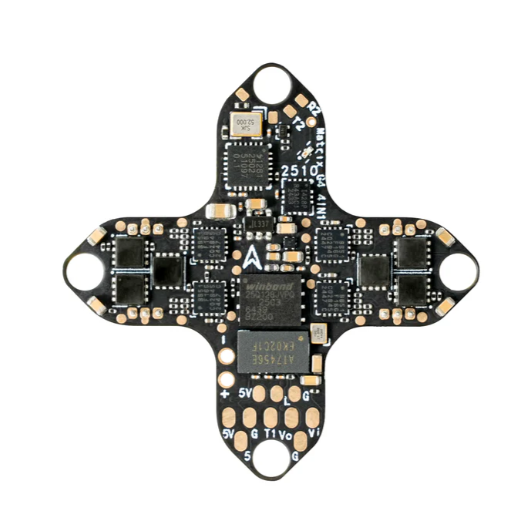

• OSD: AT7456E (4IN1 전용)
• 모터 플러그: JST1.25-3Pin
• 배터리 커넥터: BT2.0
• 마운트 사이즈: 25.5mm × 25.5mm

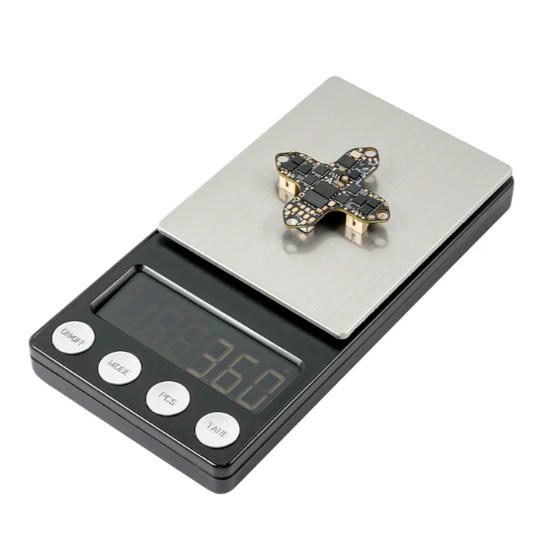

• 무게(배터리 커넥터 제외): 3.6 ±0.1g
• 무게(배터리 커넥터 포함): 4.6 ±0.1g

ESC

• 입력 전압: 1S 전용
• 전류: 12A 연속 / 18A 피크
• ESC 펌웨어: A_X_5_96_v0.19.2.hex (BB51 Bluejay)
• 디지털 신호 프로토콜: DSHOT300 / DSHOT600

비교 (참고)

Matrix 1S 4IN1은 일반적인 F4 1S 5A AIO 대비 더 강력한 MCU, 고성능 자이로, 향상된 ESC 전류 용량, 대용량 블랙박스 메모리를 제공하여 최신 1S Whoop 기체의 성능을 보다 쉽게 끌어낼 수 있습니다.
